PP FOAM（Cross-linked polypropylene foam）| 辐照交联聚丙烯泡棉，也称为PP泡棉，是一种新型的环保PP发泡材料。
PP FOAM的主要原料是聚丙烯树脂（PP）和其他特殊填料，辅以发泡剂等辅料，经熔融混匀挤塑成型后，通过辐照加工技术，进行绿色健康的电离子辐射交联，再经高温连续发泡而成的泡棉制品，PP FOAM是一种符合国际环保标准的功能性高分子发泡材料，具有良好的热稳定性（最高使用温度可达130℃），较高的韧性、拉伸强度、冲击强度等优异的力学性能。现阶段，该材料主要应用于汽车软内饰、泡棉胶带、电池隔热等领域。
发泡倍数：3~35 倍
宽度：500~1500MM 以内
厚度：单层 0.8~10MM ，热复合（多层）10~200MM不等，可表面电晕及压花等处理
常用颜色：肤色、黑色、彩色定制
| 产品名称 | 倍率 （cc/g） | 密度 （kg/m3） | 宽幅 （mm） | 厚度 （mm） | 长度 （m/卷） |
| IXPP#05008~0506 | 5 | 200 | 1020 | 0.8~6 | 100 |
| IXPP#07008~0706 | 7 | 140 | 1020 | 0.8~6 | 100 |
| IXPP#1001~1007 | 10 | 100 | 1020 | 1~7 | 100 |
| IXPP#1501~1508 | 15 | 67 | 1020 | 1~8 | 100 |
| IXPP#2002~2010 | 20 | 50 | 1020 | 2~10 | 100 |
| IXPP#2502~2510 | 25 | 40 | 1020 | 2~10 | 100 |
| IXPP 泡棉性能表 | ||||||||||||
检测项目 Test Item | 指标 | 参考标准 | ||||||||||
倍率 Rate | 3倍 | 5倍 | 7倍 | 10倍 | 15倍 | 20倍 | 25倍 | 30倍 | 35倍 | 40倍 | ||
表观密度 Density (kg/m³) | 200±25 | 140±20 | 100±15 | 66±7 | 50±5 | 40±5 | 33.3±2 | GB/T6343 | ||||
| 拉伸强度 Tensile Strength (Mpa) | 横 | ≥2.5 | ≥1.0 | ≥0.9 | ≥0.6 | ≥0.4 | ≥0.2 | GB/T6344 | ||||
| 纵 | ≥3.5 | ≥1.5 | ≥1.2 | ≥0.9 | ≥0.7 | ≥0.3 | ||||||
断裂伸长率 Elongation (%) | 横 | ≥260 | ≥240 | ≥200 | ≥180 | ≥160 | ≥100 | GB/T6344 | ||||
| 纵 | ≥320 | ≥270 | ≥260 | ≥220 | ≥210 | ≥200 | ||||||
撕裂强度 Tearing Strength (KN/m) | 横 | ≥15 | ≥8.0 | ≥8.0 | ≥6.0 | ≥4.0 | ≥2.0 | JIS-K6767 1999 | ||||
| 纵 | ≥18 | ≥9.0 | ≥9.0 | ≥7.0 | ≥5.0 | ≥3.0 | ||||||
| 尺寸变化 (%) 70±2℃, 22h | 横 | ≤5.0 | ≤5.0 | ≤5.0 | ≤5.0 | ≤5.0 | ≤5.0 | GB/T8811 | ||||
| 纵 | ≤5.0 | ≤5.0 | ≤5.0 | ≤5.0 | ≤5.0 | ≤5.0 | ||||||
1，拥有优良的耐热性，发泡PP能耐高温130℃
2，拥有优良的机械性能，是塑料发泡材料中的优选之一
3，拥有良好的绝缘性，发泡PP泡孔结构是封闭的，其导热率不会因受潮而受到影响，绝热保温性能优异，能长期稳定地保持低导热系数(<0.036w/m.k)，故可作上级的隔热保温材料
4，除了拥有良好的加工性能外，发泡PP在室温下有300%的高伸长率；120℃时，其伸长率更是1300%
5，耐化学腐蚀性是所有发泡材料中的上等材料
6，易加工性： 外观光滑、手感舒适，泡孔细密均匀、强韧有绕性，便于二次加工（易复合、粘贴、切割、冲切、热压、热吸成型等）

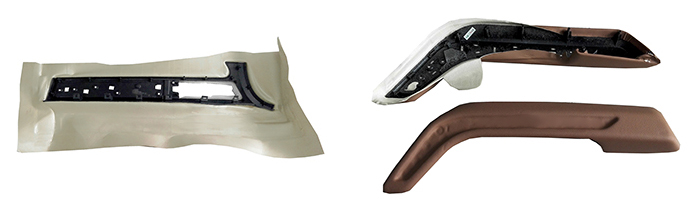

汽车顶棚、门板、后搁板、仪表板、门扶手、左右侧围、行李箱、车身外底部护板、座椅后备板、空调风管、灌注头枕等等

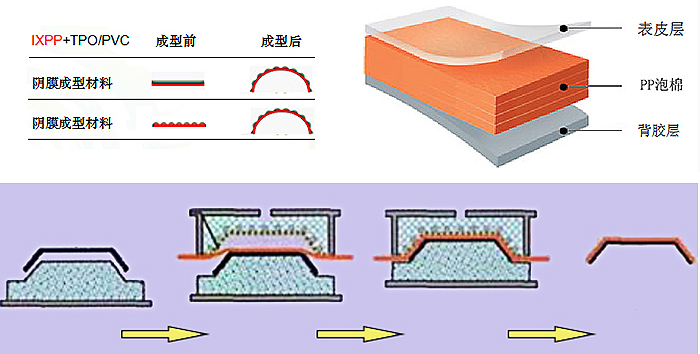

阴模真空成型
13925537381
175180806
steven.foam@hotmail.com
