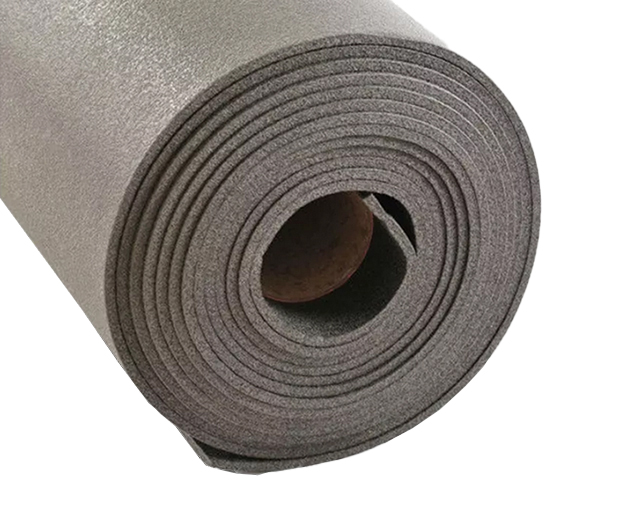

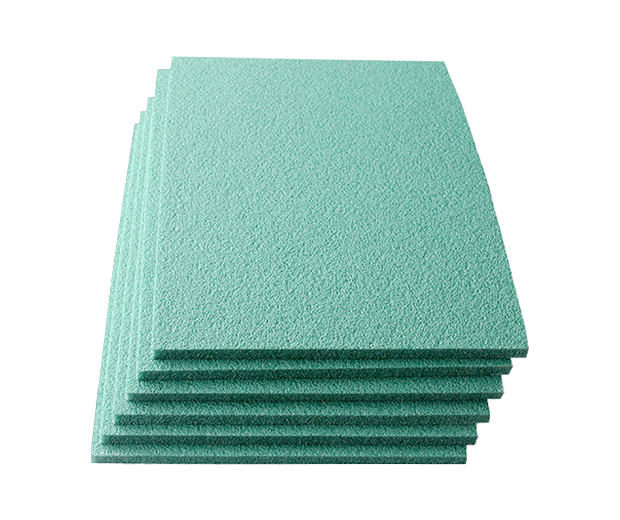

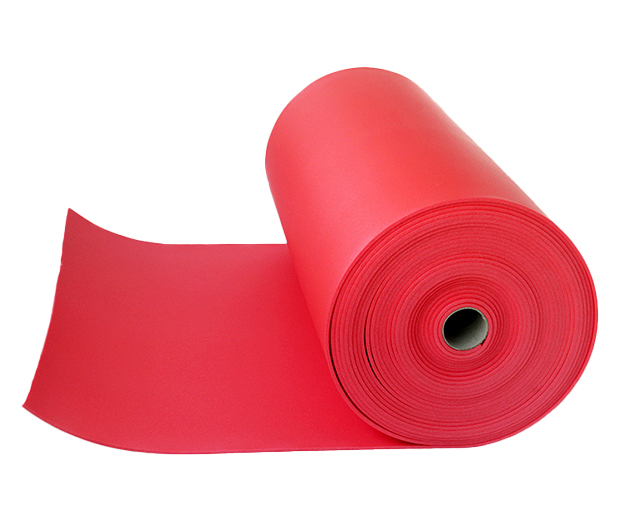

架桥泡棉（Cross-linked polyethylene foam）| 聚乙烯架桥泡棉，即交联聚乙烯泡棉，是一种新型的环保PE发泡材料。
聚乙烯架桥泡棉的主要原料是低密度聚乙烯(LDPE)，辅以发泡剂、交联剂等辅料，经熔融混匀挤塑成型后，再经高温连续发泡而成的泡棉制品。聚乙烯架桥泡棉是一种符合国际环保标准的功能性高分子发泡材料，相比其他PE或者非PE类的泡棉（泡沫）材料，聚乙烯架桥泡棉在产品耐用性、抗光照、抗物理撞击等方面表现更佳。材料本身化学性质稳定、不易分解、无气味、弹性好、抗老化、耐腐蚀是制造爬行垫、隔音垫、保温隔热层、汽车软内饰等的优选材料。
发泡倍数：3~40倍
宽度：500~2000MM 宽以内
厚度：单层2~12MM，热复合（多层）12~200MM不等，可表面压光与电晕处理
常用颜色：黑色、白色、灰色、彩色定制
| 产品名称 | 倍率 （cc/g） | 密 度 （kg/m³） | 宽幅 （mm） | 厚度 （mm） | 长度 （m/卷） |
| XPE#0302~0305 | 3 | 300 | 1020 | 2~5 | 50 |
| XPE#0502~0508 | 5 | 200 | 1020 | 2~8 | 50 |
| XPE#1002~1008 | 10 | 100 | 1020 | 2~8 | 50 |
| XPE#1502~1508 | 15 | 67 | 1020 | 2~8 | 50 |
| XPE#2003~2010 | 20 | 50 | 1020 | 3~10 | 50 |
| XPE#2503~2510 | 25 | 40 | 1020 | 3~10 | 50 |
| XPE#3003~3012 | 30 | 33 | 1020 | 3~12 | 50 |
| XPE#3504~3512 | 35 | 29 | 1020 | 4~12 | 50 |
| XPE#4005~4012 | 40 | 25 | 1020 | 5~12 | 50 |
| XPE 泡棉性能表 | ||||||||||||
检测项目 Test Item | 指标 | 参考标准 | ||||||||||
倍率 Rate | 3倍 | 5倍 | 8倍 | 10倍 | 15倍 | 20倍 | 25倍 | 30倍 | 35倍 | 40倍 | ||
表观密度 Density (kg/m³) | 300±40 | 200±30 | 125±15 | 100±10 | 66.7±8 | 50±6 | 40±4 | 33.3±3 | 28.6±2 | 26.8±3 | GB/T6343 | |
邵氏硬度 Shore Hardness (°) | 65~75 | 60~70 | 50~60 | 45~50 | 35~45 | 30~35 | 25~30 | 18~25 | 13~18 | 13~18 | GB/T2411 | |
拉伸强度 Tensile Strength (Mpa) | 横 | ≥1.4 | ≥1.3 | ≥0.9 | ≥0.7 | ≥0.5 | ≥0.35 | ≥0.3 | ≥0.2 | ≥0.15 | ≥0.12 | GB/T6344 |
| 纵 | ≥1.6 | ≥1.5 | ≥1.0 | ≥0.8 | ≥0.6 | ≥0.38 | ≥0.35 | ≥0.25 | ≥0.2 | ≥0.15 | ||
断裂伸长率 Elongation (%) | 横 | ≥150 | ≥130 | ≥120 | ≥110 | ≥100 | ≥80 | ≥80 | ≥80 | ≥70 | ≥70 | GB/T6344 |
| 纵 | ≥170 | ≥150 | ≥125 | ≥120 | ≥110 | ≥90 | ≥90 | ≥90 | ≥80 | ≥80 | ||
撕裂强度 Tearing Strength (KN/m) | 横 | ≥12 | ≥12 | ≥9.0 | ≥6.0 | ≥4.5 | ≥2.5 | ≥2.0 | ≥1.2 | ≥1.2 | ≥1.1 | GB/T10808 |
| 纵 | ≥14 | ≥13 | ≥9.5 | ≥6.5 | ≥5.0 | ≥3.0 | ≥2.5 | ≥1.5 | ≥1.3 | ≥1.3 | ||
压缩永久变形 Compressed Distortions (%) 23℃±2℃, 22h | ≤2 | ≤2 | ≤3 | ≤5 | ≤7 | ≤8 | ≤10 | ≤10 | ≤11 | ≤11 | GB/T6669 | |
尺寸变化 (%) 70±2℃, 22h | 横 | ≤-4 | ≤-4 | ≤-4 | ≤-4 | ≤-4 | ≤-6 | ≤-6 | ≤-6 | ≤-6 | ≤-6 | GB/T8811 |
| 纵 | ≤-6 | ≤-6 | ≤-6 | ≤-6 | ≤-6 | ≤-8 | ≤-8 | ≤-8 | ≤-8 | ≤-8 | ||
吸水率 Water Absorption (%) 23℃±2℃, 24h | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | GB/T1034-method 4 | |
导热系数 Thermal Conductivity (w/m・k) | ≤0.095 | ≤0.095 | ≤0.084 | ≤0.073 | ≤0.065 | ≤0.055 | ≤0.049 | ≤0.045 | ≤0.040 | ≤0.040 | GB/T10297 | |
1， 保温隔热性：多层气泡隔层有效阻隔热能传递，最低导热系数 ≤ 0.038w/m.k ，最高导热系数≤ 0.095w/m.k ，材料发泡倍率越大，导热系数越低
2 ，防水防潮性：多层闭孔结构有效阻隔液体渗透， 23 ℃ -22h 最低吸水率≤ 0.2% ，最高吸水率≤ 0.4% ，符合 IPX7 防水级别，材料发泡倍率越低，吸水率越低
3 ，耐候抗老化：立体分子结构比线性分子结构有更强的结构应力， 70 ℃ /-30 ℃ -12h 无老化现象；紫外辐射暴露 - 喷淋 - 冷凝 -12h 无明显变化；最高耐温 100 ℃ /-60 ℃
4 ，减震缓冲性：多层紧密闭孔结构有效缓冲作用力，（ 25% ） -23 ℃ -22h 最低压缩永久变形≤ 2% ，最高压缩永久变形≤ 11% ，材料发泡倍率越低，压缩变形量越小
5 ，隔音降噪性：多层闭孔隔层有效阻隔部分声源传播， 5 厚聚乙烯泡棉，空气声隔声量 Rw=13dB ，撞击声改善量Δ Lw=20dB ，材料厚度越厚，隔音降噪效果越好
6 ，防腐耐药性：因基料聚乙烯本身紧密性强，在辐照交联处理后，对酸、碱、有机溶剂等化学药品有优异的耐药性
7 ，易成型加工：最高拉伸强度 - 横≥ 140Kpa * 纵≥ 160Kpa ，断裂伸长率 - 横≥ 150% * 纵≥ 170% ，撕裂强度 - 横≥ 12KN/m * 纵≥ 14KN/m 材料
8 ，环保无毒性：经高温交联发泡，无化学残留无异味，不含卤素，即使燃烧、加热时也不会产生有毒气体，甲酰胺含量极低、无甲醛和重金属等有毒有害物质
A)，各种运动器具：如头盔，护具，冲浪板，滑雪靴，溜冰鞋，地垫，登山包，运动包、浮水板等
B)，汽车内饰：如车顶蓬，车门内侧，仪表四周，车灯内垫片，车装音响。汽车脚垫等。该泡棉具有良好的可塑性，再加上其隔热，隔音，柔软与缓冲的特性，是目前先进国家车辆内装饰优选材料
C)，日用品领域：文具，工具，医疗器械，化妆品的外包装和照相机音响的保护材料。也可用做箱包的内衬材料和家电，精密仪器，贵重物品等的防震包装和内衬材料。可全方位应用于运动鞋，功能鞋的衬材当中
D)，建筑隔热隔音领域：楼板地面隔音减振，地板地垫静音辅材，屋顶墙体保温隔热等
E)，工业垫片及工业特种胶粘制品，瓶盖垫片，密封垫片，泡棉胶带等
F)，空调制冷领域：其隔热性和优良的成型性能也可做空调内任意成型的形状，且外形美观，性能优越。如空调保温管，隔热异形件等
13925537381
175180806
steven.foam@hotmail.com
